RCSPD 型浪涌保護器使用說明書

一、適用范圍

RCSPD 型電源浪涌保護器適用與電網電壓 1000V 以下，頻率 50/60Hz 的各種低壓配電系統中。

如郵電通信、鐵路、金融系統、油田、高層建筑、民宅、寫字樓等配電系統中。使這些用電單位

的用電器（如電腦、儀器設備、家用電器等）免受雷擊、暫態過電壓等浪涌過電壓帶來的損害。

保證設備及人身安全。是理想的過電壓保護裝置。

二、主要結構和工作原理

在三相五線制系統中，三條相線和一條零線對地線之間均有保護器（見圖一）。在正常情

況下保護器處于高阻狀態，當電網因雷擊或其他原因造成浪涌過電壓時，保護器將在納秒級時間

內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌過電壓通過保護

器且消失后，保護器又重新恢復到高阻狀態。從而不影響電網的正常運行。

三、特點

1、 采用內部接線，整體結構緊湊，安裝接地方便。

2、高速反應，運作時間小于 5us。

3、工作狀態顯示明顯，綠色（正常）、紅色（故障）。

4、可附加功能，如聲光報警（B）、故障遙信接點（X）。

四、RCSP 的正常工作條件

1、 海拔高度不超過 2000cm；

2、周圍空氣溫度：正常范圍 -5℃～+40℃；擴展范圍：-40℃～+70℃；

3、空氣相對濕度：室內溫度條件下 30%～90%；

4、與垂直面的傾斜角度不超過 5°；

5、無顯著搖動和沖擊震動的地方；

6、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵

埃）

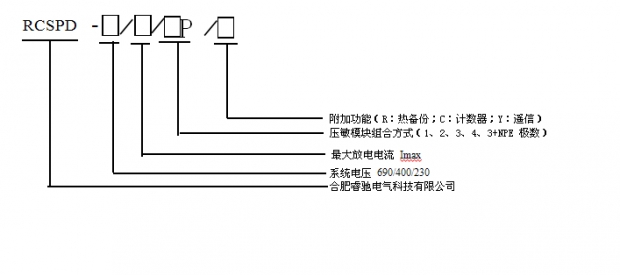

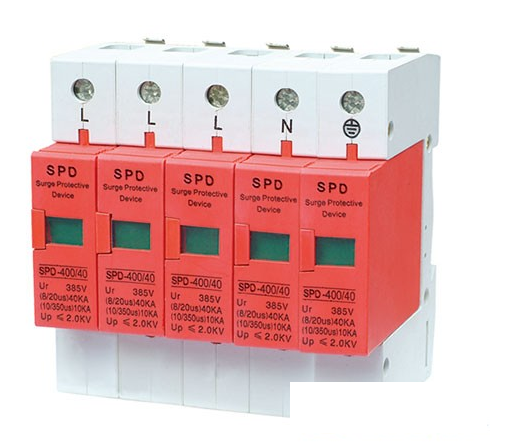

五、型號

模塊式電源浪涌保護器

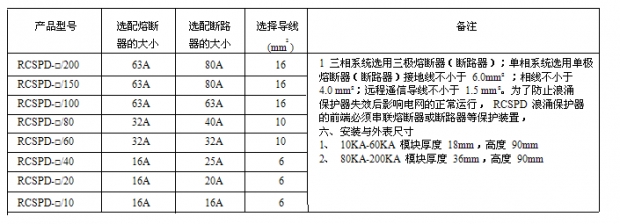

六、產品安裝配件及安裝尺寸：

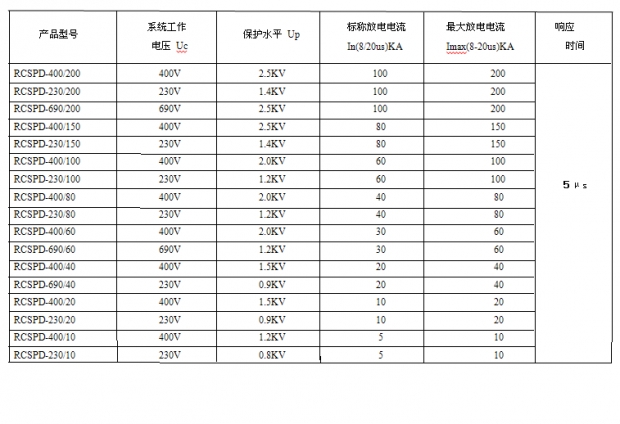

七、技術參數



八、安裝接線圖

九、維護



1.保護器按要求安裝后不需要調整，即可自動對電網進行保護

2.經常檢查串聯于線路上的空氣開關或熔斷器是否正常

3.RCSPD系列模塊式浪涌保護器采用標準的35mm安裝，安裝以后不需要調整

4.安裝應由熟練的電氣人員進行，安裝前應檢查模板單元上標定的UC值是否與實際系統電壓相配對，外觀是否有損壞，

      若不配對或有外觀損壞時，就不應安裝在保護電路上。如浪涌保護器模塊（以下簡稱模塊）指示窗口指示紅色，應

      立即更換新的模塊。在更換時，發現插拔力非常輕或基座有明顯的發黑現象的時候，就應該使用新的基座。



十、質保范圍



1.產品本身的質量問題

2.開箱時，設備運輸過程的損壞

3.在質保期內，以下不在質保范圍內：

  水災等自然

  人為破壞

  沒有按照產品說明資料的正確指引安裝及使用造成的損壞

  超出技術指標的產品應用所造成的損壞

  擅自打開設備，不在保修范圍內
