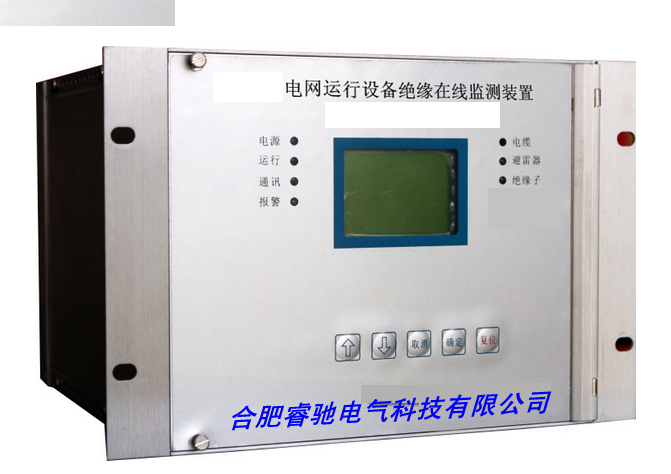

RC-JYJC電網運行設備在線監測裝置

（電纜，避雷器，絕緣子）

一、 產品概述

本公司生產的RC-JYJC電網運行設備在線監測裝置，針對中性點不接地高壓系統，通過監測泄露電流、介質損耗、等值電容等絕緣指標，綜合多種監測技術的優點，準確判斷被檢測對象的工作狀態。本裝置通過數字信號處理有效地消除了諧波、傳感器零飄等帶來的測量誤差，提高了測量的精度和穩定性。硬件上采用高精度微電流傳感器檢測被監測單元的泄露電流，從電壓互感器二次側抽取電壓信號，采用整形濾波放大技術進行信號處理；軟件上綜合采用了絕對值測量和相對值比較兩種技術，有效地解決了現場干擾環境下介質損耗及阻性電流的精確測量問題，具備較高的測量精度和較強的抗干擾性能。

該裝置的使用能夠有效地預診斷告警，防止故障性災難的發生，降低損失，同時可以降低維護成本，減低故障率，減少設備停運時間。

二、 功能特點介紹

1、 主要功能

? 實時監測高壓電力電纜的泄露電流；

? 實時監測高壓電力電纜的三相不平衡度；

? 介質損耗實時監測及超值報警；

? 電纜絕緣阻值實時監測及超值報警；

2、 主要特點

? 采用高精度零磁通微電流傳感器，能充分保證監測的精度和線性度；

? 抗電磁沖擊及電網操作沖擊能力強；

? 采用“同步測量、相對比較、趨勢判斷”的動態診斷機制，提高監測系統運行及診斷的可靠性；

? 將微弱泄漏電流采集技術、EMC技術、計算機技術、通信技術應用于高壓工程，用準確的指標反映高壓電力電纜的絕緣狀況；

三、 操作說明

通電開機后，如果自檢通過則顯示：

運  行 12-01-01-10-00

當裝置上電后，將顯示“運行”和當前時間。當裝置檢測的對象出現故障等時，將會顯示報警信息，如下圖所示：

1相絕緣故障 12-01-01-10-00

  主界面下，按【↑】或者【↓】鍵，則會顯示裝置當前檢測的電壓以及漏電流等信息，如下圖所示：

電  壓        1相： 57V        2相： 57V        3相： 57V

漏 電 流        1相： 257uA        2相： 310uA        3相： 220uA

通信參數        站號： 001

  主界面下，按【確認】鍵，則會進入主菜單，如下圖所示：

主菜單          設 置          查 詢          返 回

按【↑】或者【↓】鍵選擇一個子項目，按【確認】鍵進入，如果選擇“設置”并按【確認】鍵，則出現密碼輸入界面，需要正確設置密碼后才能“設置”界面。如下圖所示：

輸入密碼         0000000

設   置         參數設置         時間設置         站號設置

如果在主菜單界面選擇“查詢”，并按【確認】鍵則進入查詢界面。如下圖所示：

查詢記錄        清除記錄        返    回

四、 技術指標

工作電源： 85~264VAC, 120~370VDC

絕緣性能： 外殼和端子間＞100MΩ

外殼防護： IP43

工作溫度： -20℃～65℃

工作濕度： ≤95%RH

適用電壓等級：0.4～35KV

電流信號：Ix或In=70μA～700mA（根據機型的不同，測量范圍有所不同）

電壓信號： Un=3V～300V

介質損耗： tanδ=-500%～500%

電容量： Cx=10pF～0.3μF

電容比值： Cx:Cn=1:1000～1000:1

阻性電流： Irp=10μA～10mA

容性電流： Icp=100μA～300mA

相位： α=-180°～180°

頻率： f=45Hz～55Hz

泄漏電流測量范圍：50μA～700mA（根據機型的不同，測量范圍有所不同）

五、 引用標準

GB/T  156-2007    標準電壓；

IEC    60034 旋轉電動；

IEC    60060-1989 高壓測試技術；

IEC    60099-2006 避雷器；

GB    311.1-1997 高壓輸變電設備的絕緣配合；

GB/T  311.2-2002     絕緣配合第2部分：高壓輸變電設備的絕緣配合使 用導則；

GB/T  775-2006 絕緣子試驗方法；

GB/T  2951-1997 電纜絕緣和護套材料通用試驗方法；

GB/T  3048-1994 電線電纜電氣性能試驗方法；

GB/T  7354-2003 局部放電測試；

GB/T  2421-2424 電工電子產品環境試驗規程；

六、 安裝說明

   1、安裝尺寸

1.1 主機的開孔和安裝尺寸（鋁合金型材機箱）

1.2 傳感器的安裝尺寸

2、裝置安裝接線端子說明

16	+12V	16	DC+
15	-12V	15	DC-
14	W0	14
13	GND	13	Ua
12		12	Ub
11		11	Uc
10	+12V	10	Un
9	-12V	9	報警輸出 （無源常開）
8	W1	8
7	GND	7	故障輸出 （無源常開）
6		6
5	+12V	5	失電報警 （無源常開）
4	-12V	4
3	W2	3	TGND
2	GND	2	485A
1		1	485B
B端子		A端子

端子A定義說明：

16、15：裝置供電電源（交直流220V）；

14：接保護大地；

13、12、11、10：電壓互感器二次側電壓A相、B相、C相、中性線；

9、8：報警輸出，無源常開接點；

7、6：故障輸出，無源常開接點；

5、4：失電報警，無源常開接點；

3：    485通信接地；

2：    485通信A端；

1：    485通信B端；

端子B定義說明：

16、15、14、13：接第一相電纜電流互感器；

10、9、8、7：   接第二相電纜電流互感器；

5、4、3、2：    接第三相電纜電流互感器；

3、 裝置機箱后排端子與電流互感器接線說明

屏蔽雙絞線	裝置機箱后排端子號	MCT-W傳感器端子
紅	+12V	電源+
白	-12V	電源-
黃	Wx	輸出M
黑	GND	電源0

4、 安裝注意事項

? 嚴格按照后視端子的功能定義進行接線（電源輸入端應安裝1A保險絲）；

? 外形尺寸和開孔尺寸以實際訂貨為準；

注：本公司保留最終解釋權，若產品升級請及時關注我司網站
